Open Duck Mini V2 文档

搭建问题记录

目录

资料导航

硬件组装

电机配置

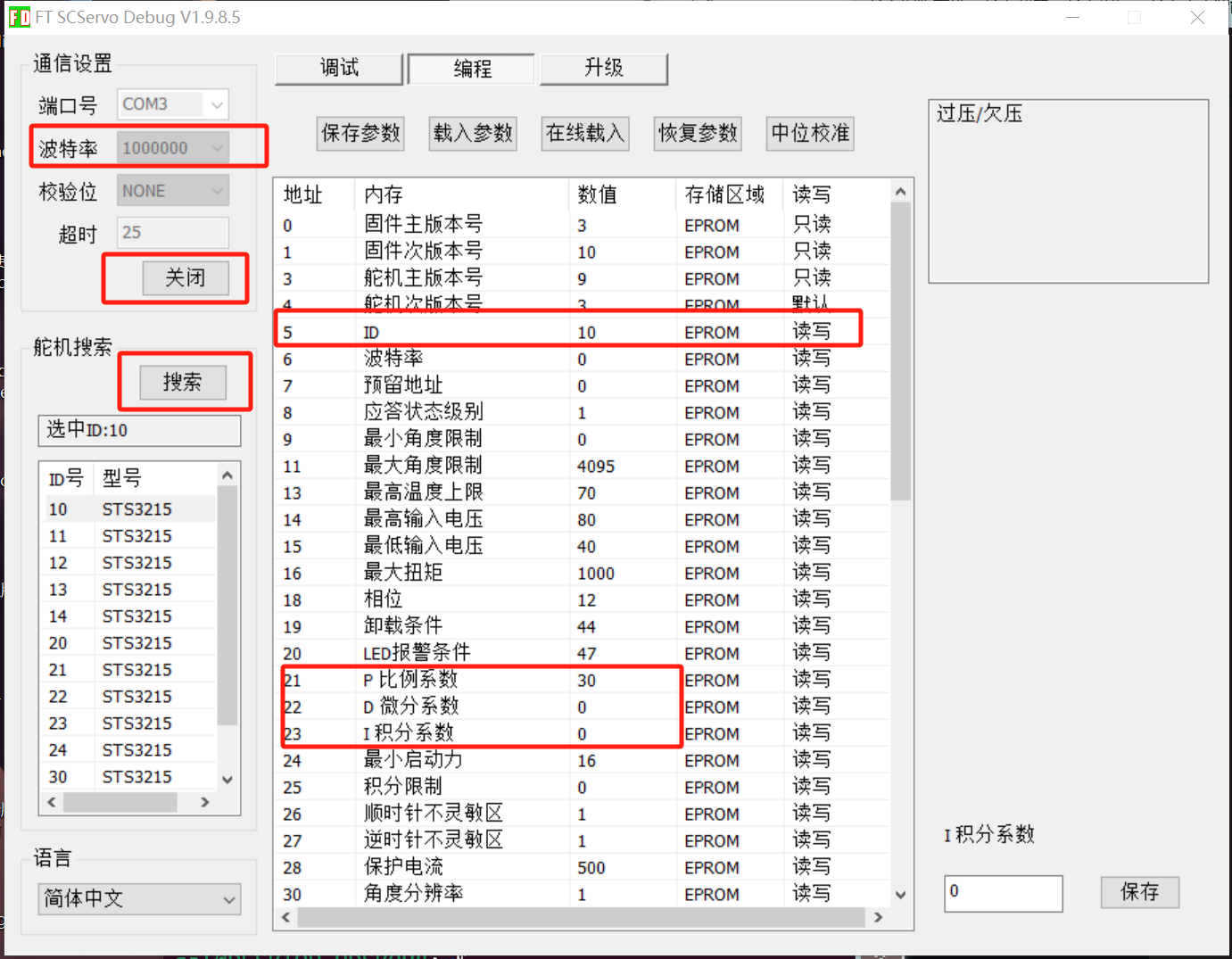

电机驱动板供电，并且 Type-C 连接电脑或树莓派。Windows 电脑可以使用 FT 上位机修改 ID。电机设置参考：舵机配置

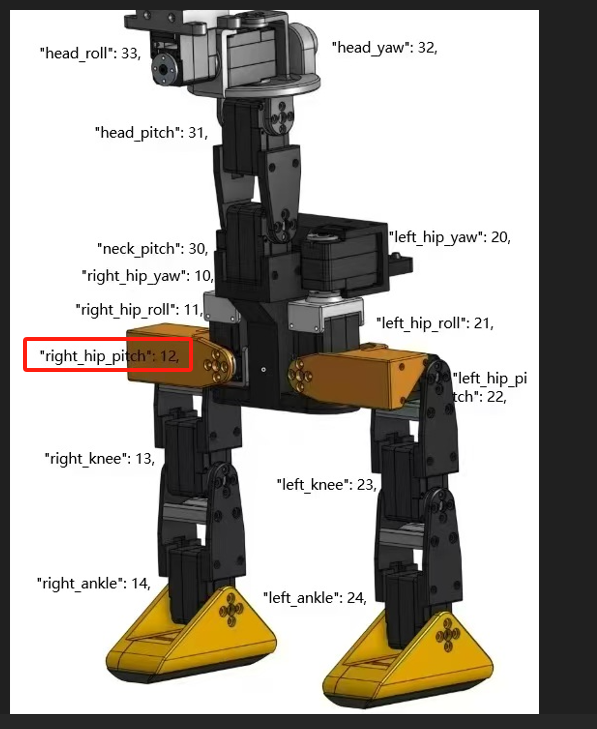

关节和ID对应关系

这里的脚本 scripts/configure_motor.py 会设置电机的 ID，PID，和位置，新电机默认检测 ID 1，然后修改至输入 ID，如果电机之前已经配置好 ID，则需要注释行 io.change_id({current_id: int(args.id)})：

注意，校准后的位置为中位，在 FT 上查看是 2048
参考后续用串口设置 2048 更安全。
切勿直接使用 FT 设置为 0，有个问题是到达 4095 需要绕一整圈。装配好后，肯定是无法做到的，会发生堵转。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
# 运行
# python scripts/configure_motor.py --port <COM port> --id <id>

kp = io.get_P_coefficient([current_id])
ki = io.get_I_coefficient([current_id])
kd = io.get_D_coefficient([current_id])
max_acceleration = io.get_maximum_acceleration([current_id])
acceleration = io.get_acceleration([current_id])
mode = io.get_mode([current_id])

# print(f"PID : {kp}, {ki}, {kd}")
# print(f"max_acceleration: {max_acceleration}")
# print(f"acceleration: {acceleration}")
# print(f"mode: {mode}")

io.set_lock({current_id: 0})
io.set_mode({current_id: 0})
io.set_maximum_acceleration({current_id: 0})
io.set_acceleration({current_id: 0})
io.set_P_coefficient({current_id: 32})
io.set_I_coefficient({current_id: 0})
io.set_D_coefficient({current_id: 0})
io.change_id({current_id: int(args.id)})  # 如果电机 ID 已经配置，而查看其他信息，注释这行

current_id = int(args.id)

time.sleep(1)

io.set_goal_position({current_id: 0})

time.sleep(1)

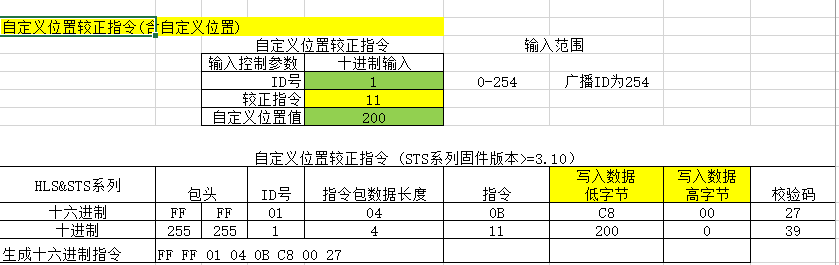

在表格中，修改这里的 ID 号和自定义位置，这样电机就会设置当前位置，改为2048。

自定义指令生成

名称ID当前位置 0当前位置 2048
right_hip_yaw10FF FF 0A 04 0B 00 00 E6FF FF 0A 04 0B 00 08 DE
right_hip_roll11FF FF 0B 04 0B 00 00 E5FF FF 0B 04 0B 00 08 DD
right_hip_pitch12FF FF 0C 04 0B 00 00 E4FF FF 0C 04 0B 00 08 DC
right_knee13FF FF 0D 04 0B 00 00 E3FF FF 0D 04 0B 00 08 DB
right_ankle14FF FF 0E 04 0B 00 00 E2FF FF 0E 04 0B 00 08 DA
left_hip_yaw20FF FF 14 04 0B 00 00 DCFF FF 14 04 0B 00 08 D4
left_hip_roll21FF FF 15 04 0B 00 00 DBFF FF 15 04 0B 00 08 D3
left_hip_pitch22FF FF 16 04 0B 00 00 DAFF FF 16 04 0B 00 08 D2
left_knee23FF FF 17 04 0B 00 00 D9FF FF 17 04 0B 00 08 D1
left_ankle24FF FF 18 04 0B 00 00 D8FF FF 18 04 0B 00 08 D0
neck_pitch30FF FF 1E 04 0B 00 00 D2FF FF 1E 04 0B 00 08 CA
head_pitch31FF FF 1F 04 0B 00 00 D1FF FF 1F 04 0B 00 08 C9
head_yaw32FF FF 20 04 0B 00 00 D0FF FF 20 04 0B 00 08 C8
head_roll33FF FF 21 04 0B 00 00 CFFF FF 21 04 0B 00 08 C7

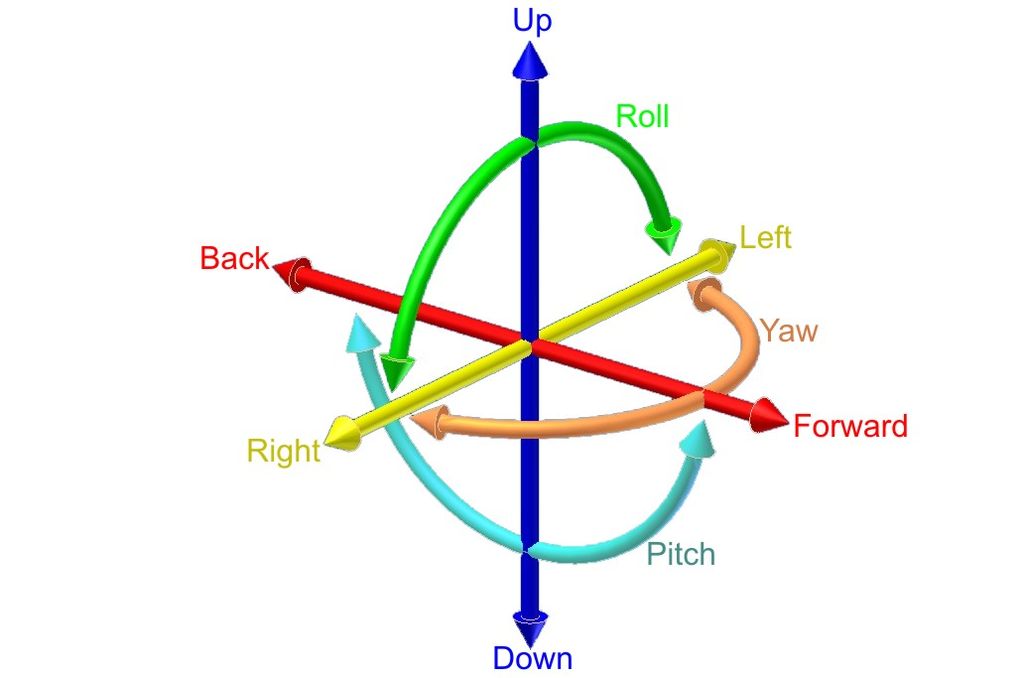

  • roll，x 轴，垂直纸面
  • pitch，y 轴，水平
  • yaw，z 轴，竖直

参考：欧拉角Pitch、Roll、Yaw介绍

欧拉角

电路连接

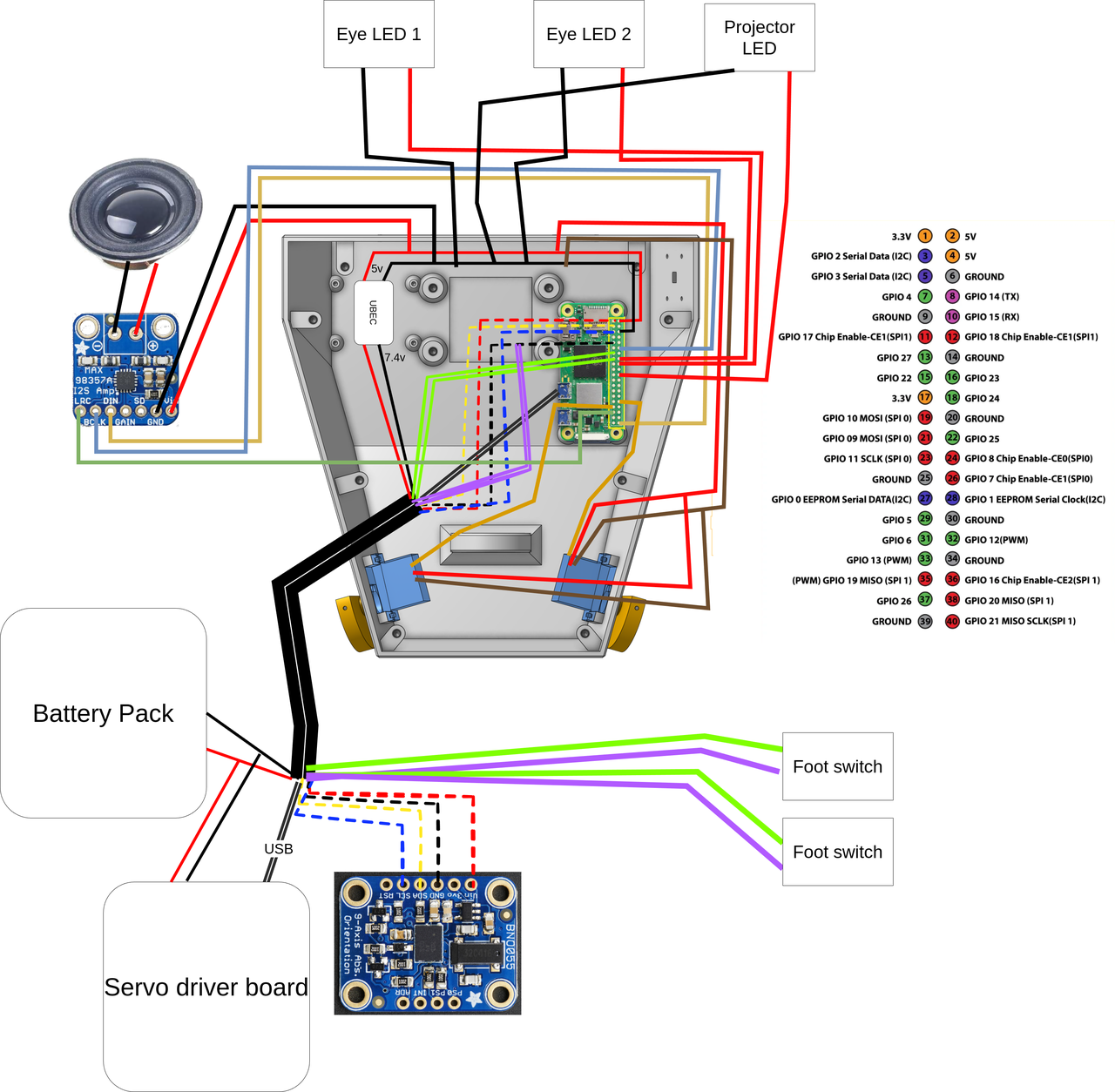

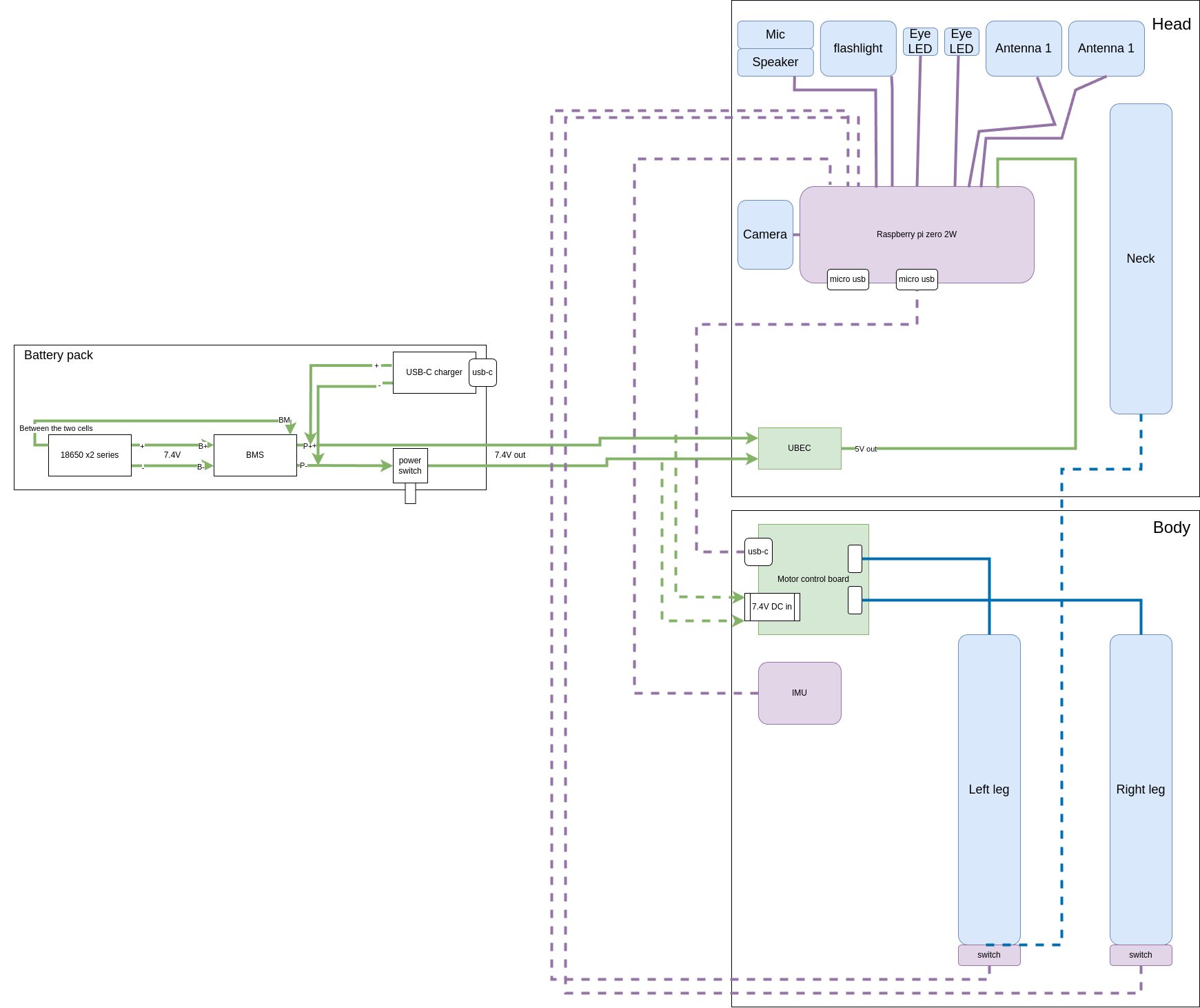

模块连接示意图

模块连接示意图

为了安全起见，请确保在将电池放入电池座之前，所有电池单元已充电至相同的电压。

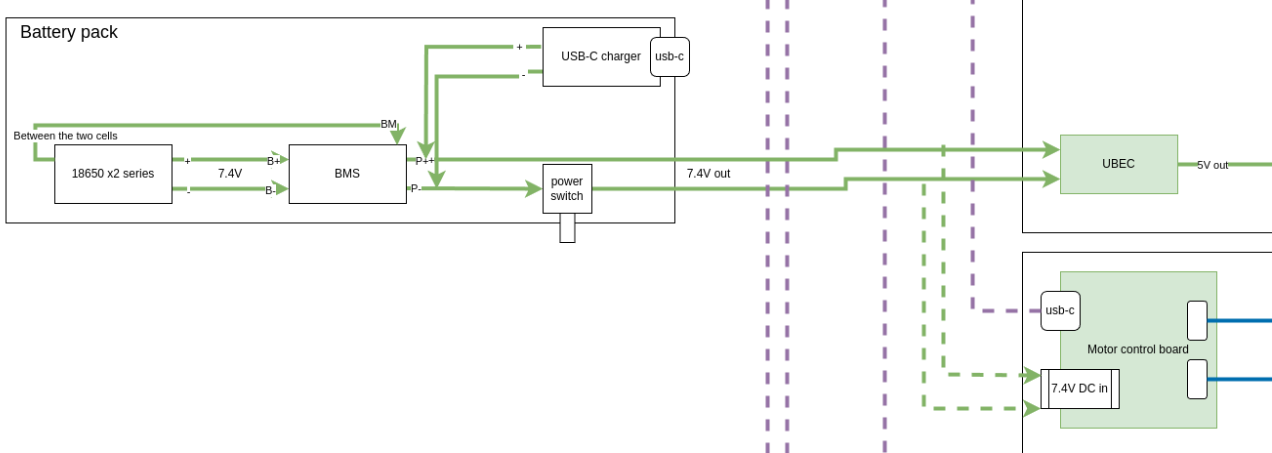

电源连接示意图：

  • 注意充放电保护板 BMS 直接输出的 8.4V 给电机驱动板和稳压板 UBEC 供电
  • 稳压板的 EN 短接帽要拿掉。红灯亮时表示有输出
  • UBEC 输出 5V 给头部各模块供电

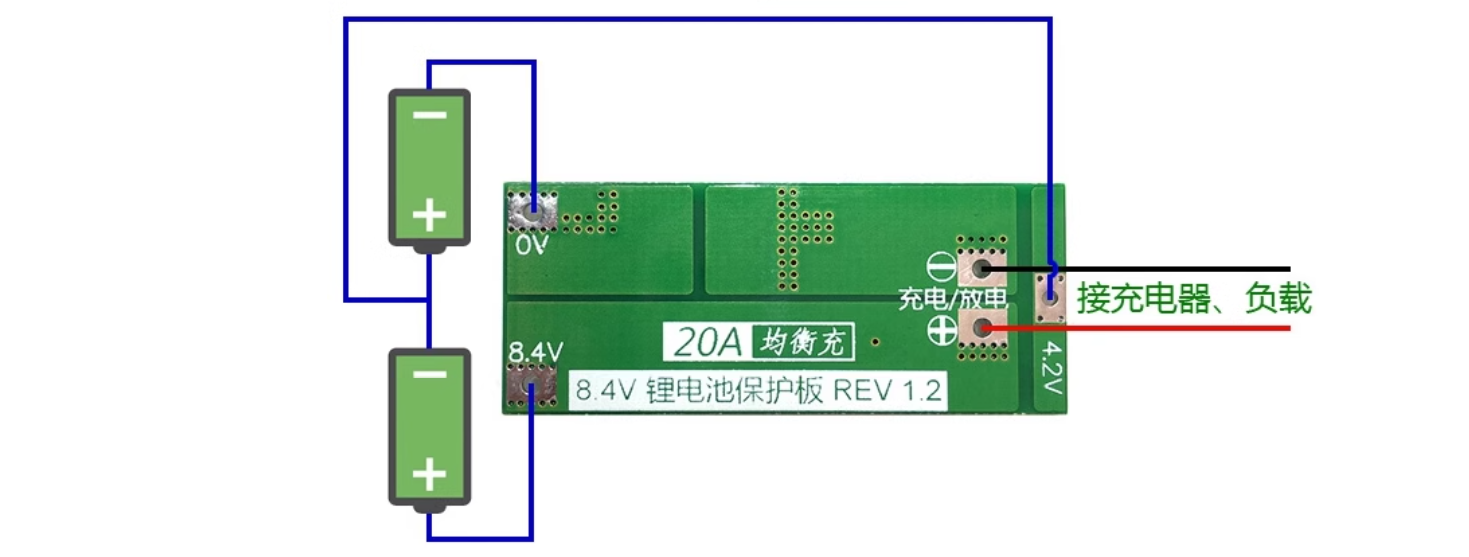

保护电路连接示意图：

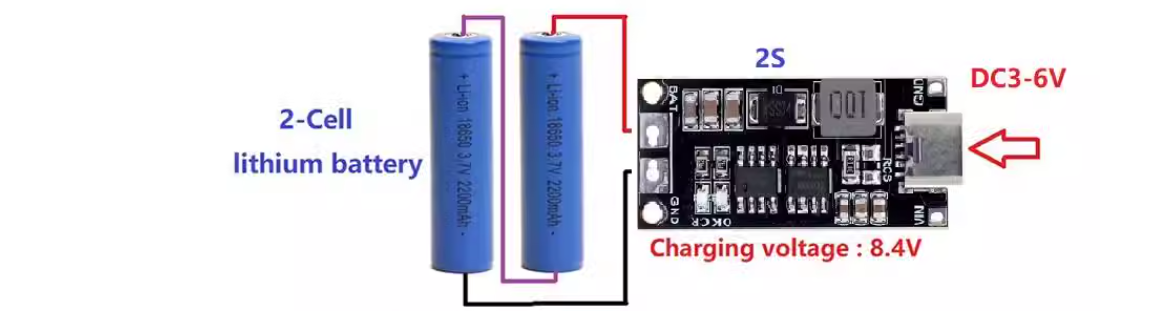

充电电路示意图：

  • 充满时，红灯亮，绿灯也亮
  • 电池电量不足充电时，红灯亮，绿灯不亮

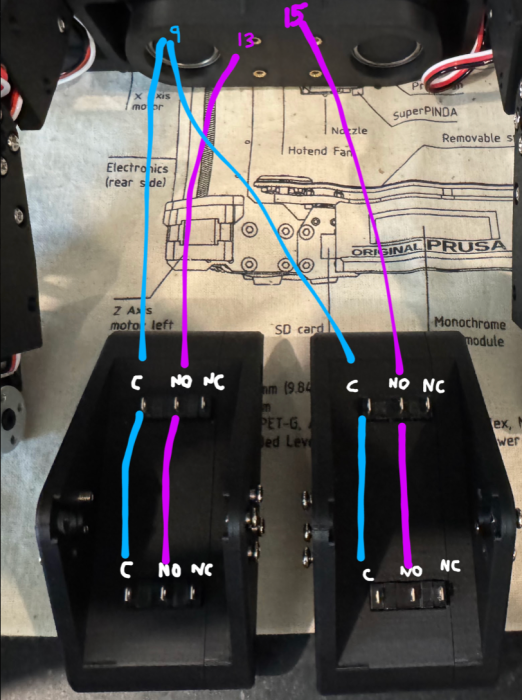

脚部接触开关连接

调试

Runtime 设置文档：

运行时

1
2
3
4
git clone https://github.com/apirrone/Open_Duck_Mini_Runtime
cd Open_Duck_Mini_Runtime
git checkout v2
pip install -e .
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
python scripts/calibrate_imu.py
Calibrated :  False
Calibration status:  (3, 0, 3, 3)
Calibrated :  False
Calibration status:  (3, 0, 3, 3)
Calibrated :  False
Calibration status:  (3, 0, 3, 3)
Calibrated :  False
Calibration status:  (3, 0, 3, 3)
Calibrated :  False
Calibration status:  (3, 3, 3, 3)
Calibrated :  True
CALIBRATION DONE
offsets_accelerometer (-57, -23, -12)
offsets_gyroscope (3, -4, 1)
offsets_magnetometer (-1354, 274, 368)
Saved imu_calib_data.pkl

python3 mini_bdx_runtime/mini_bdx_runtime/raw_imu.py
分量含义范围说明
sys系统整体校准状态0–3依赖于 gyro/accel/mag 的状态
gyro陀螺仪校准状态0–3静止即可自动完成
accel加速度计校准状态0–3多方向移动以完成
mag磁力计校准状态0–3环境干净下旋转设备可完成

各模块校准条件说明

🌀 Gyro（陀螺仪）：

  • 只需要 静止几秒 即可完成。
  • 如果你一直在晃动设备，它可能永远达不到 3。

🧭 Magnetometer（磁力计）：

  • 需要在远离金属、磁场干扰的环境中，多角度旋转设备。
  • 室内环境常常干扰大，很难校准到 3。

📐 Accelerometer（加速度计）：

  • 需要你在多个方向上轻轻移动或旋转设备。
  • 不用剧烈甩动，类似于「画圈、倾斜」。

🧠 System（系统）：

  • 综合其他三个分量，取决于它们的校准状态。

sim2real

1
2
3
4
5
6
7
8
9
10
11
12
13
14
pip install onshape-to-robot
export PATH=$PATH:/home/sjl/.local/bin

# .bashrc
# Obtained at https://dev-portal.onshape.com/keys
export ONSHAPE_API=https://cad.onshape.com
export ONSHAPE_ACCESS_KEY="ewGlcCa0TIIDRLd48DpxgwBA"
export ONSHAPE_SECRET_KEY="SneSiDla3DpJX0fjCf0VXPyVWWiEZmNW6n46In6FGxm2H9ID"

$env:ONSHAPE_API = "https://cad.onshape.com"
$env:ONSHAPE_ACCESS_KEY = "ewGlcCa0TIIDRLd48DpxgwBA"
$env:ONSHAPE_SECRET_KEY = "SneSiDla3DpJX0fjCf0VXPyVWWiEZmNW6n46In6FGxm2H9ID"

mkdir duck

duck/config.json:

1
2
3
4
5
6
{
    // Onshape URL of the assembly
    "url": "https://cad.onshape.com/documents/64074dfcfa379b37d8a47762/w/3650ab4221e215a4f65eb7fe/e/0505c262d882183a25049d05",
    // Output format
    "output_format": "urdf"
}
1

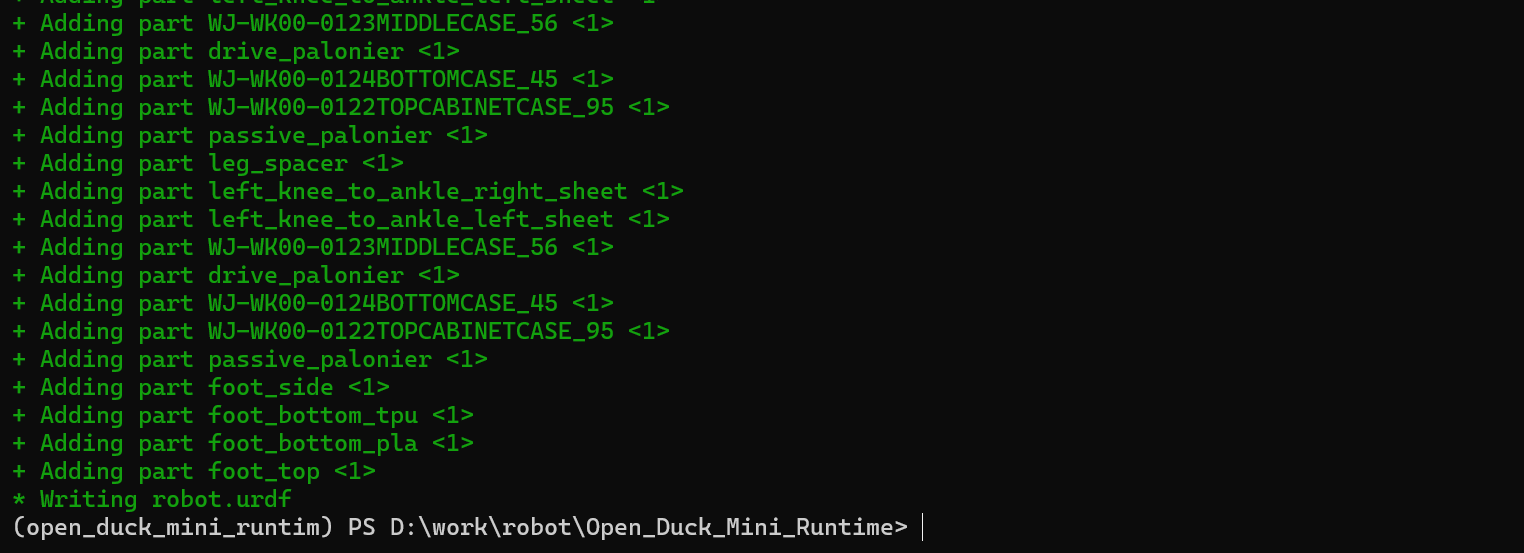

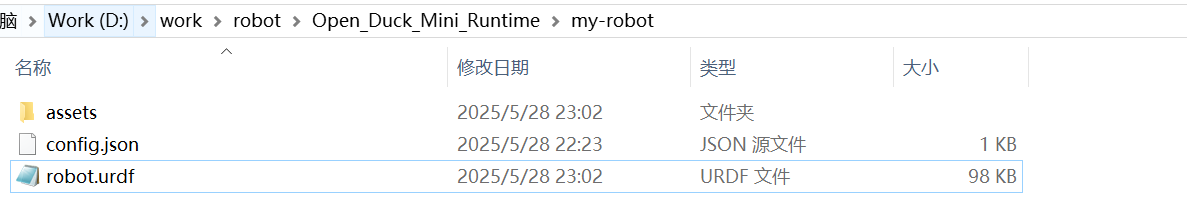

onshape-to-robot duck


1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
wget https://github.com/google-deepmind/mujoco/releases/download/3.3.2/mujoco-3.3.2-linux-x86_64.tar.gz
tar xvf mujoco-3.3.2-linux-x86_64.tar.gz
export PATH=$PATH:/opt/mujoco-3.3.2/bin

cd duck
mv assets/* . && rm -rf assets
compile robot.urdf scene.xml
WARNING: Geom with duplicate name '' encountered in URDF, creating an unnamed geom.
WARNING: Geom with duplicate name '' encountered in URDF, creating an unnamed geom.
WARNING: Geom with duplicate name '' encountered in URDF, creating an unnamed geom.
WARNING: Geom with duplicate name '' encountered in URDF, creating an unnamed geom.
WARNING: Geom with duplicate name '' encountered in URDF, creating an unnamed geom.
WARNING: Geom with duplicate name '' encountered in URDF, creating an unnamed geom.
Done.
First compile: 0.7649s
Second compile: 0.18s
1
2
3
4

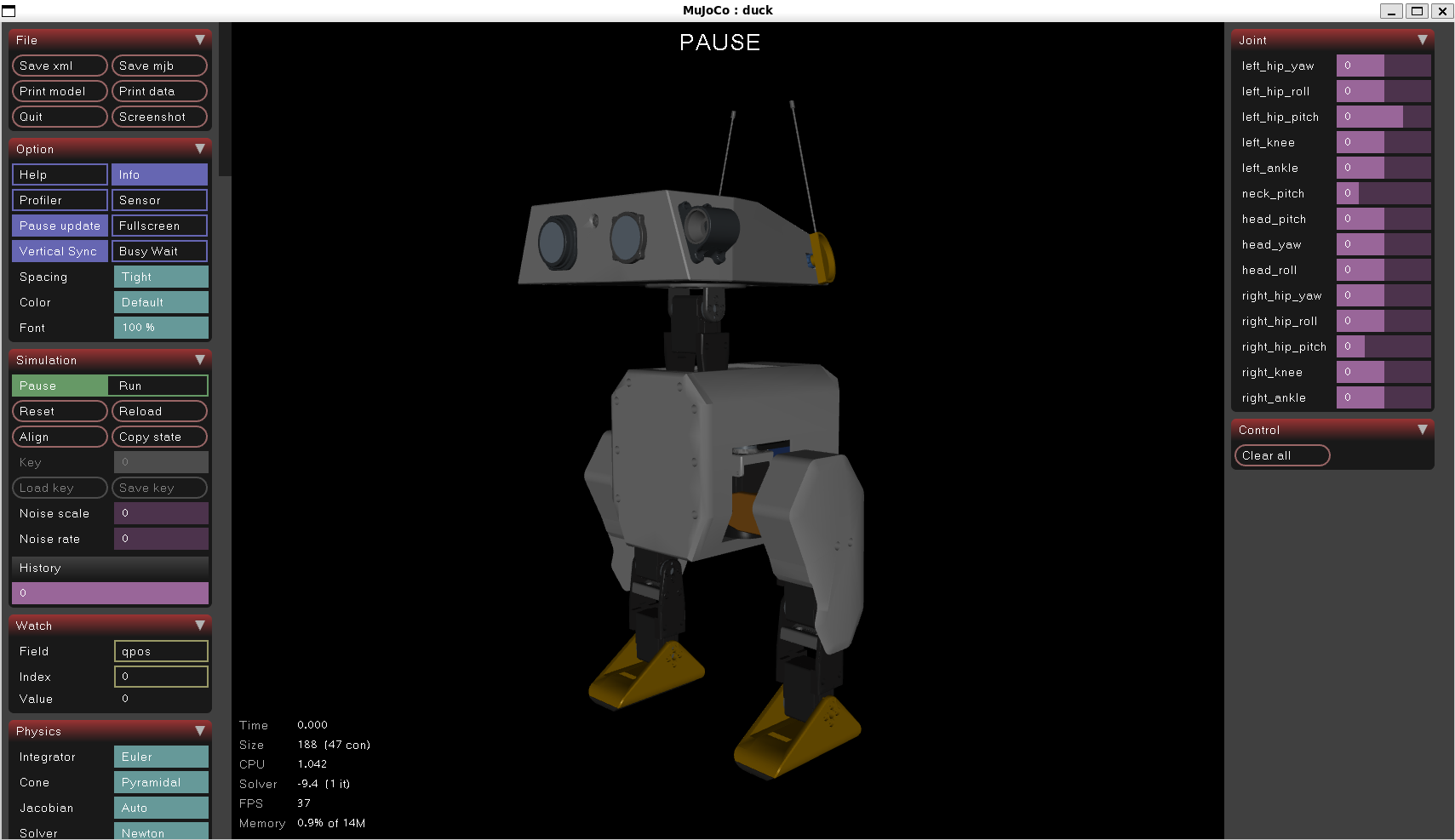

python3 -m mujoco.viewer --mjcf=duck/scene.xml

# 或者上一级目录
onshape-to-robot-mujoco duck

安装 uv

1
2
3
4
5
curl -LsSf https://astral.sh/uv/install.sh | sh

# 网络不好时，使用pipx
sudo apt-get install pipx
pipx install uv
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
# 安装 git-lfs，不然无法 clone 大文件
sudo apt install git-lfs
git clone https://github.com/apirrone/Open_Duck_reference_motion_generator.git

# uv 换源
export UV_DEFAULT_INDEX="https://mirrors.aliyun.com/pypi/simple"

# 打开网页版仿真环境

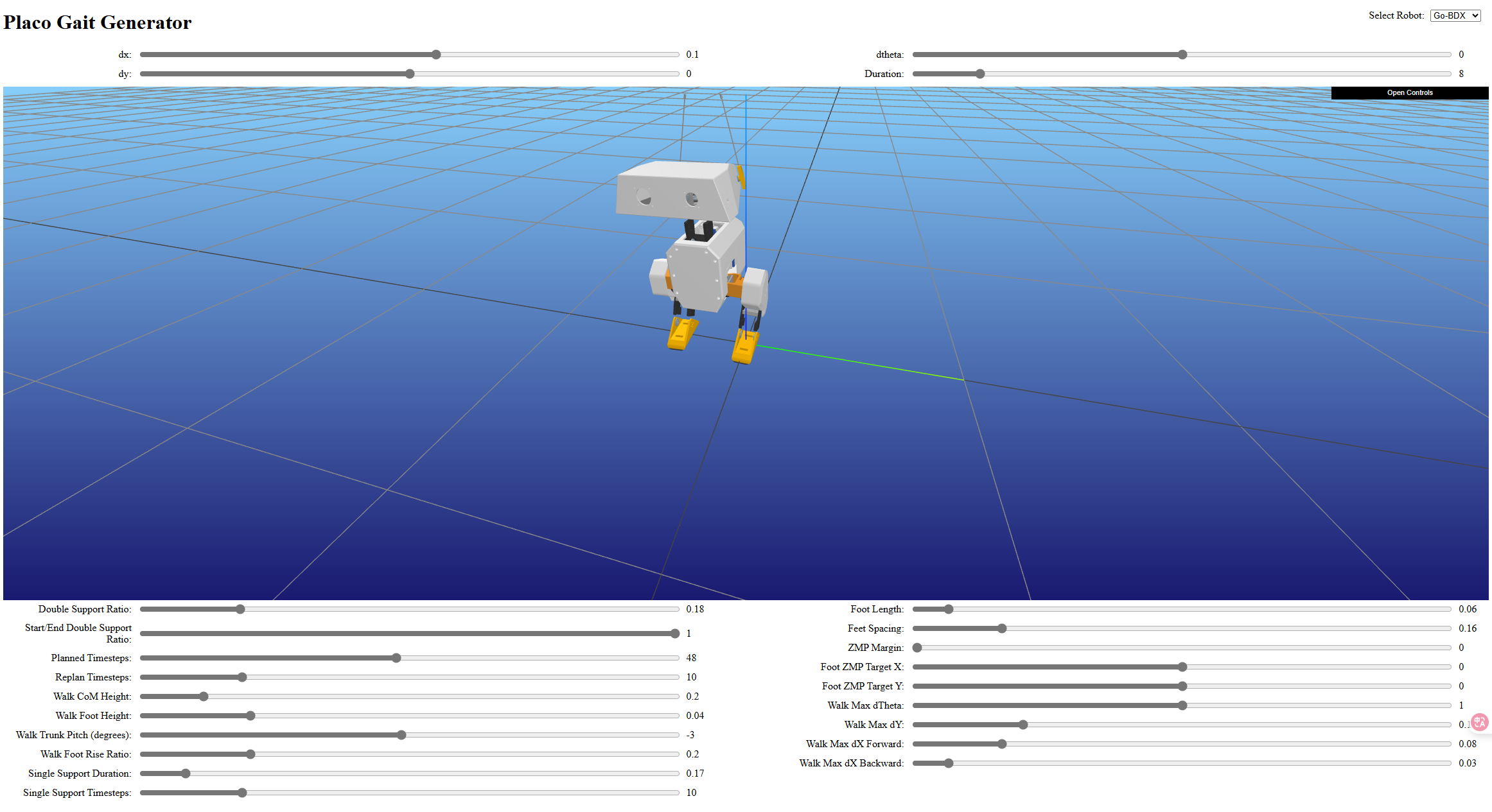

uv run open_duck_reference_motion_generator/gait_playground.py --duck open_duck_mini_v2

# 生成动作
uv run scripts/auto_waddle.py -j8 --duck open_duck_mini_v2 --sweep

# 这将生成 polynomial_coefficients.pkl
uv run scripts/fit_poly.py --ref_motion recordings/

# 绘制
uv run scripts/plot_poly_fit.py --coefficients polynomial_coefficients.pkl

# 重放
uv run scripts/replay_motion.py -f recordings/<file>.json

机器鸭资源文件：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
cd Open_Duck_reference_motion_generator/open_duck_reference_motion_generator/robots/open_duck_mini_v2

.
├── assets
│   ├── antenna.part
│   ├── antenna.stl
│   ├── ... # 模型文件
│   ├── wj-wk00-0124bottomcase_45.part
│   └── wj-wk00-0124bottomcase_45.stl
├── auto_gait.json  # 步态文件
├── open_duck_mini_v2.urdf
├── placo_defaults.json  # 仿真默认值
└── placo_presets
    ├── fast.json
    └── medium.json # 预设，auto_waddle.py 采用

第一步，加载 auto_gait.json 中的参数：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
{
  // 1. 速度档位定义
  "slow": 0.05,                       // 慢速模式
  "medium": 0.1,                      // 中速模式
  "fast": 0.15,                       // 快速模式

  // 2. 运动范围限制
  // 限制机器鸭的 最大运动速度，防止因速度过快导致失稳。
  "dx_max": [0, 0.05],                // X 方向（前进/后退）速度范围（m/s）
  "dy_max": [0, 0.05],                // Y 方向（侧向）速度范围（m/s）
  "dtheta_max": [0, 0.25],            // 旋转角速度范围（rad/s）

  // 3. 参数扫描范围（Sweep Range）
  // 3.1  足端轨迹扫描范围
  // 调整 脚掌落地点位置
  "min_sweep_x": -0.04,               // 足端 X 方向最小偏移（m，负值表示向后）
  "max_sweep_x": 0.06,                // 足端 X 方向最大偏移（m，正值表示向前）
  "min_sweep_y": -0.03,               // 足端 Y 方向最小偏移（m，负值表示向左）
  "max_sweep_y": 0.03,                // 足端 Y 方向最大偏移（m，正值表示向右）
  "min_sweep_theta": -0.3,            // 足端最小旋转角度（rad，负值表示逆时针）
  "max_sweep_theta": 0.3,             // 足端最大旋转角度（rad，正值表示顺时针）

  // 3.2 扫描粒度（Granularity）
  // 控制参数扫描的 精细程度，值越小优化越精细，但计算量越大。
  "sweep_xy_granularity": 0.02,       // XY 方向扫描步长（m）
  "sweep_theta_granularity": 0.07     // 旋转角度扫描步长（rad）
}

足端运动范围（俯视图）：
       +Y（左）
        |
-X（后）---+---+X（前）
        |
       -Y（右）

X 方向扫描：-0.04m（后） → 0.06m（前）
Y 方向扫描：-0.03m（左） → 0.03m（右）
θ 旋转扫描：-0.3rad（逆时针） → 0.3rad（顺时针）

调整建议:

  • 若机器人行走不稳：
    • 减小 dx_max 或 dtheta_max，降低运动速度。
    • 增大 double_support_ratio（需在另一个配置文件中调整）。
  • 若步态不自然：
    • 调整 sweep_x/y 范围，限制脚掌移动幅度。
    • 减小 sweep_xy_granularity，使优化更精细。
  • 若优化耗时过长：
    • 增大 sweep_theta_granularity，减少旋转角度的尝试次数。

定义机器鸭典型步态运动模式 gait_motions ：（没有用到）

  1. standing
  2. forward 直线前进
  3. backward 直线后退
  4. left
  5. right
  6. ang_left 逆时针旋转
  7. ang_right 顺时针旋转
  8. dia_forward 沿对角线方向前进（如 X+Y 方向组合）
  9. dia_backward 沿对角线方向后退（如 -X+Y 方向组合）。

动作生成：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
# ---------------------------------------------------------------
# 3. Generate random presets (n times)
#    "medium" and "fast" as example base speeds
# ---------------------------------------------------------------
# 预设速度档位（当前仅使用"medium"，"fast"被注释）
preset_speeds = ["medium"]  # , "fast"]

# 判断是否启用参数扫描模式（--sweep参数）
if args.sweep:
    # 生成X方向（前后）的扫描范围数组，步长为sweep_xy_granularity
    dxs = np.arange(min_sweep_x, max_sweep_x + sweep_xy_granularity, sweep_xy_granularity)
    # 生成Y方向（左右）的扫描范围数组
    dys = np.arange(min_sweep_y, max_sweep_y + sweep_xy_granularity, sweep_xy_granularity)
    # 生成旋转角度（theta）的扫描范围数组，步长为sweep_theta_granularity
    dthetas = np.arange(min_sweep_theta, max_sweep_theta + sweep_theta_granularity, sweep_theta_granularity)
    # 计算总参数组合数 = X方向点数 * Y方向点数 * 角度点数
    all_n = len(dxs) * len(dys) * len(dthetas)
else:
    # 非扫描模式时，使用命令行指定的生成数量（--num参数）
    all_n = args.num

# 打印生成动作数量的提示信息
nb_moves_message = f"=== GENERATING {all_n} MOVES ==="
spacer = "=" * len(nb_moves_message)
print(spacer)
print(nb_moves_message)
print(spacer)

# 存储所有生成的命令
commands = []
for i in range(all_n):
    # 随机选择一个基准速度（当前只有"medium"可选）
    selected_speed = np.random.choice(preset_speeds)
    # 构建对应速度预设文件的路径
    preset_file = os.path.join(presets_dir, f"{selected_speed}.json")

    # 检查预设文件是否存在
    if not os.path.isfile(preset_file):
        raise FileNotFoundError(f"Preset file not found: {preset_file}")

    # 加载预设文件内容
    with open(preset_file, "r") as file:
        data = json.load(file)

    # 参数扫描模式处理
    if args.sweep:
        # 计算当前迭代对应的参数索引：
        # dx_idx: 取模保证在X方向范围内循环
        dx_idx = i % len(dxs)
        # dy_idx: 整除X方向长度后取模
        dy_idx = (i // len(dxs)) % len(dys)
        # dtheta_idx: 整除(X*Y方向长度)后取模
        dtheta_idx = (i // (len(dxs) * len(dys))) % len(dthetas)

        # 更新运动参数（保留2位小数）
        data["dx"] = round(dxs[dx_idx], 2)  # X方向位移
        data["dy"] = round(dys[dy_idx], 2)  # Y方向位移
        data["dtheta"] = round(dthetas[dtheta_idx], 2)  # 旋转角度
    else:
        # 随机模式处理：在最大范围内随机生成参数
        data["dx"] = round(
            np.random.uniform(dx_max[0], dx_max[1]) * np.random.choice([-1, 1]), 2  # 随机正负方向
        )
        data["dy"] = round(
            np.random.uniform(dy_max[0], dy_max[1]) * np.random.choice([-1, 1]), 2
        )
        data["dtheta"] = round(
            np.random.uniform(dtheta_max[0], dtheta_max[1]) * np.random.choice([-1, 1]),
            2,
        )

    # 将修改后的预设保存到临时文件
    tmp_preset = os.path.join(tmp_dir, f"{i}_{selected_speed}.json")
    with open(tmp_preset, "w") as out_file:
        json.dump(data, out_file, indent=4)

    # 构建调用gait_generator.py的命令
    cmd = [
        "python",
        f"{SCRIPT_PATH}/../open_duck_reference_motion_generator/gait_generator.py",
        "--duck", args.duck,          # 指定机器人类型
        "--preset", tmp_preset,       # 使用临时预设文件
        "--name", str(i),             # 用序号作为动作名称
        "--output_dir", args.output_dir,  # 指定输出目录
    ]
    # 若非详细模式，则将日志输出到文件
    log_file = None if args.verbose else os.path.join(log_dir, f"{i}.log")
    # 将命令和日志路径存入列表
    commands.append((cmd, log_file))

所有的生成基于 open_duck_reference_motion_generator/robots/go_bdx/placo_presets/medium.json 的预设：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
{
  "dx": 0.0,                            // 机器鸭在 X 轴（前进方向） 的目标速度（单位：m/s）
  "dy": 0.0,                            // 机器鸭在 Y 轴（侧向） 的目标速度（单位：m/s）。
  "dtheta": 0.0,                        // 机器鸭的 目标旋转角速度（单位：rad/s）
  "duration": 2,                        // 步态规划的总持续时间（单位：秒）
  "hardware": true,                     // 表示使用 真实硬件（如实际机器人）
  "trunk_mode": true,
  "double_support_ratio": 0.2,          // 双足支撑阶段 占整个步态周期的比例（20%）
  "startend_double_support_ratio": 1.5, // 起始和结束阶段的双足支撑时间延长比例（1.5 倍）。
  "planned_timesteps": 48,              // 步态规划的总时间步数（影响运动平滑度）。
  "replan_timesteps": 10,               // 每隔多少时间步 重新规划一次步态（动态调整）。
  "walk_com_height": 0.27,              // 质心（COM）高度（单位：米），影响机器人平衡。
  "walk_foot_height": 0.025,            // 抬脚高度（单位：米），影响步态流畅性。
  "walk_trunk_pitch": -2,               // 躯干俯仰角（单位：度），负值表示轻微前倾。
  "walk_foot_rise_ratio": 0.1,          // 抬脚阶段的占比（20% 用于抬脚，80% 用于摆动）。
  "single_support_duration": 0.30,      // 单足支撑阶段持续时间（单位：秒）
  "single_support_timesteps": 10,       // 单足支撑阶段的时间步数
  "foot_length": 0.16,                  // 脚掌长度（单位：米），影响 ZMP（零力矩点）计算。
  "feet_spacing": 0.19,                 // 两脚之间的横向间距（单位：米）。
  "zmp_margin": 0.0,                    // ZMP 安全裕度（防止机器人因重心偏移而摔倒）。
  "foot_zmp_target_x": 0.0,             // ZMP 目标位置（通常设置在脚掌中心）。
  "foot_zmp_target_y": -0.04,
  "walk_max_dtheta": 1.0,               // 最大旋转角速度（单位：rad/s）
  "walk_max_dy": 0.1,                   // 最大侧向速度（单位：m/s）。
  "walk_max_dx_forward": 0.1,           // 最大前进速度（单位：m/s）
  "walk_max_dx_backward": 0.1,          // 最大后退速度（单位：m/s）
  "joints": [
    "left_hip_yaw",
    "left_hip_roll",
    "left_hip_pitch",
    "left_knee",
    "left_ankle",
    "neck_pitch",
    "head_pitch",
    "head_yaw",
    "head_roll",
    "left_antenna",
    "right_antenna",
    "right_hip_yaw",
    "right_hip_roll",
    "right_hip_pitch",
    "right_knee",
    "right_ankle"
  ],
  "joint_angles": {
    "head_pitch": 0,        // 头部俯仰角
    "head_yaw": 0,          // 头部偏航角
    "head_roll": 0,
    "neck_pitch": 0,        // 颈部俯仰角
    "left_antenna": 0,
    "right_antenna": 0
  }
}

以下是对 open_duck_reference_motion_generator/gait_generator.py 代码的详细注释和功能分析：

1. 核心功能概述
这段代码实现了一个基于 Flask Web框架 的 机器鸭步态生成与可视化系统，主要功能包括：

  • 通过Web界面实时调整步态参数（速度、步长、支撑时间等）
  • 可视化机器鸭的运动状态（三维模型+足部轨迹）
  • 支持多种机器鸭模型（go_bdx/open_duck_mini等）
  • 生成可保存的运动轨迹数据

2. 关键模块分析

(1) 参数解析与初始化

1
2
3
4
5
6
7
8
9
10
# 使用argparse解析命令行参数
parser = argparse.ArgumentParser()
parser.add_argument("--dx", type=float, default=0)  # X方向速度
parser.add_argument("--dy", type=float, default=0)  # Y方向速度
parser.add_argument("--dtheta", type=float, default=0)  # 旋转速度
# ...（其他30+步态参数，如支撑时间、质心高度等）
args = parser.parse_args()

# 创建Flask应用
app = Flask(__name__)

(2) 步态参数管理类 GaitParameters

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
class GaitParameters:
    def __init__(self):
        # 根据机器人类型加载对应URDF模型路径
        if args.duck == "open_duck_mini":
            self.robot_urdf = "open_duck_mini.urdf"
            self.asset_path = ".../open_duck_mini/"

    def reset(self, pwe):
        # 将参数应用到PlacoWalkEngine
        pwe.parameters.double_support_ratio = self.double_support_ratio
        # ...（同步所有参数）

    def create_pwe(self):
        # 创建Placo步行引擎实例
        return PlacoWalkEngine(self.asset_path, self.robot_urdf)

(3) Web接口路由

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
@app.route('/run', methods=['POST'])
def run():
    # 从表单获取参数并更新到gait对象
    gait.dx = float(request.form['dx'])
    gait.dy = float(request.form['dy'])
    # ...（更新其他参数）
    # 通知步态生成线程开始运行
    global dorun
    dorun = True

@app.route('/stop')
def stop():
    # 停止运动生成
    global run_loop
    run_loop = False

(4) 步态生成线程

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
def gait_generator_thread():
    while True:
        if doreset:  # 重置机器人
            pwe = gait.create_pwe()
            viz.display(pwe.robot.state.q)

        if dorun:    # 开始生成步态
            pwe.set_traj(gait.dx, gait.dy, gait.dtheta)
            while run_loop:
                pwe.tick(DT)  # 推进物理仿真
                # 记录关键帧数据（位置/速度/接触状态）
                if need_record_frame:
                    episode["Frames"].append(root_position + joints_positions + ...)
                # 更新三维可视化
                viz.display(pwe.robot.state.q)

3. 关键技术点

(1) 参数覆盖逻辑

1
2
3
4
5
6
7
# 优先级：命令行参数 > 预设文件 > 默认值
if args.double_support_ratio is not None:
    gait_parameters['double_support_ratio'] = args.double_support_ratio
elif 'double_support_ratio' in gait_parameters:
    pass  # 使用预设文件值
else:
    gait.double_support_ratio = 0.18  # 默认值

(2) 实时数据记录

1
2
3
4
5
6
7
8
9
10
11
12
# 记录每帧数据包含：
[
    root_position,       # 机身位置(x,y,z)
    root_orientation,    # 四元数姿态
    joints_positions,    # 所有关节角度
    left_toe_pos,        # 左脚位置(相对机身)
    right_toe_pos,       # 右脚位置
    world_linear_vel,    # 机身线速度
    world_angular_vel,   # 机身角速度
    joints_vel,          # 关节速度
    foot_contacts        # 足部接触状态(0/1)
]

(3) 可视化系统

  • 三维模型：通过robot_viz显示URDF模型
  • 足部轨迹：footsteps_viz绘制支撑多边形
  • 坐标系：robot_frame_viz显示机身/足部局部坐标系
1
2
3
4
5
git clone git@github.com:apirrone/Open_Duck_Playground.git

# 查看 mujoco, mujoco 配置参考上面
cd Open_Duck_Playground/playground/open_duck_mini_v2/xmls
python3 -m mujoco.viewer --mjcf=open_duck_mini_v2.xml

训练：

1
2
3
4
5
6
7
8
9
10
11
12
cd Open_Duck_Playground

# 将参考动作发生器的data拷贝过来
cp <path-to-polynomial_coefficients.pkl-in-open_duck_reference_motion_generator> \
   playground/open_duck_mini_v2/data/polynomial_coefficients.pkl

# 遇到问题按照下面的提示解决
uv run playground/open_duck_mini_v2/runner.py

# 运行中下载 mujoco_menagerie 太久，可以先手动 clone
git clone git@github.com:google-deepmind/mujoco_menagerie.git
mv mujoco_menagerie ~/Open_Duck_Playground/.venv/lib/python3.10/site-packages/mujoco_playground/external_deps

训练遇到的问题：

现在可以愉快训练了：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
$ python playground/open_duck_mini_v2/runner.py

Every 0.1s: nvidia-smi                           DESKTOP-9DSK0U4: Sat May 31 13:57:08 2025
Sat May 31 13:57:08 2025
+-----------------------------------------------------------------------------------------+
| NVIDIA-SMI 575.57.04              Driver Version: 576.52         CUDA Version: 12.9     |
|-----------------------------------------+------------------------+----------------------+
| GPU  Name                 Persistence-M | Bus-Id          Disp.A | Volatile Uncorr. ECC |
| Fan  Temp   Perf          Pwr:Usage/Cap |           Memory-Usage | GPU-Util  Compute M. |
|                                         |                        |               MIG M. |
|=========================================+========================+======================|
|   0  NVIDIA GeForce RTX 4070 ...    On  |   00000000:01:00.0  On |                  N/A |
| 35%   62C    P2            171W /  220W |   11627MiB /  12282MiB |    100%      Default |
|                                         |                        |                  N/A |
+-----------------------------------------+------------------------+----------------------+

+-----------------------------------------------------------------------------------------+
| Processes:                                                                              |
|  GPU   GI   CI              PID   Type   Process name                        GPU Memory |
|        ID   ID                                                               Usage      |
|=========================================================================================|
|    0   N/A  N/A           33660      C   /python3.12                           N/A      |
+-----------------------------------------------------------------------------------------+
